今回の依頼は木曽にお住まいのお客様からお問い合わせをいただきました。
築年数は12年とまだ浅いため比較的状態は良好です。
塗装をお考えになった理由として、現在の壁の色に虫が多く集ってしまうとの事でした。
地域特有の事でもあるかと思いますがお客様の要望で今回はもう少し濃い色に変えたいとの事で現調査をしっかり行い
色に関してもしっかり打ち合わせをさせていただきご契約となりました。

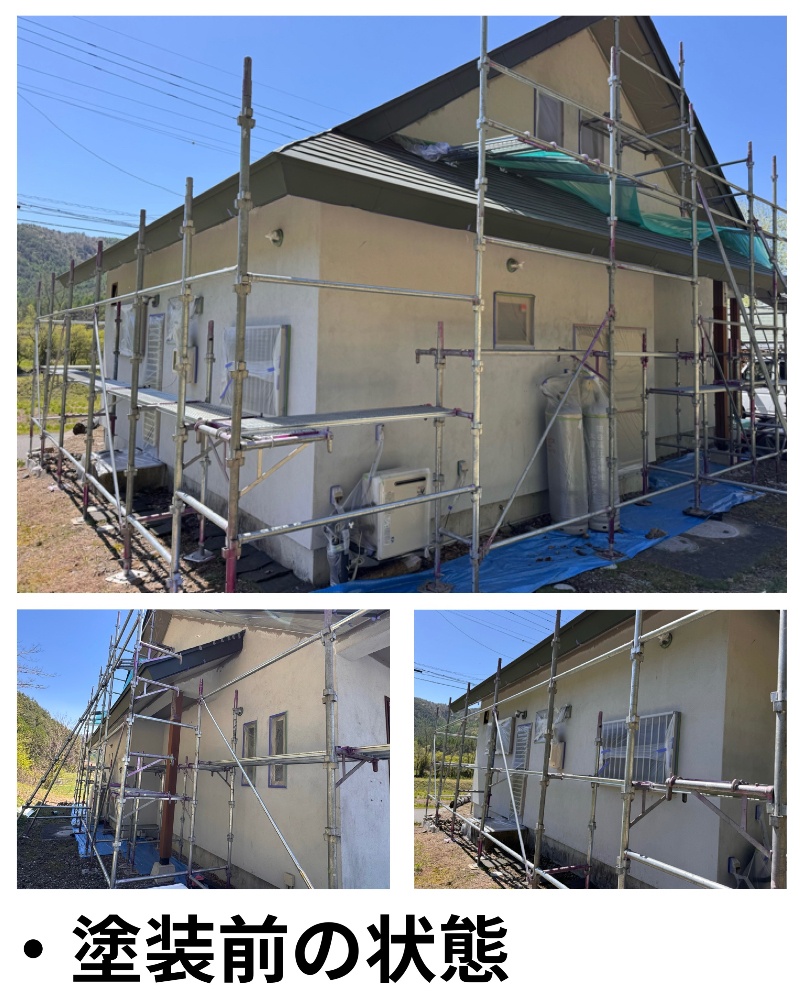

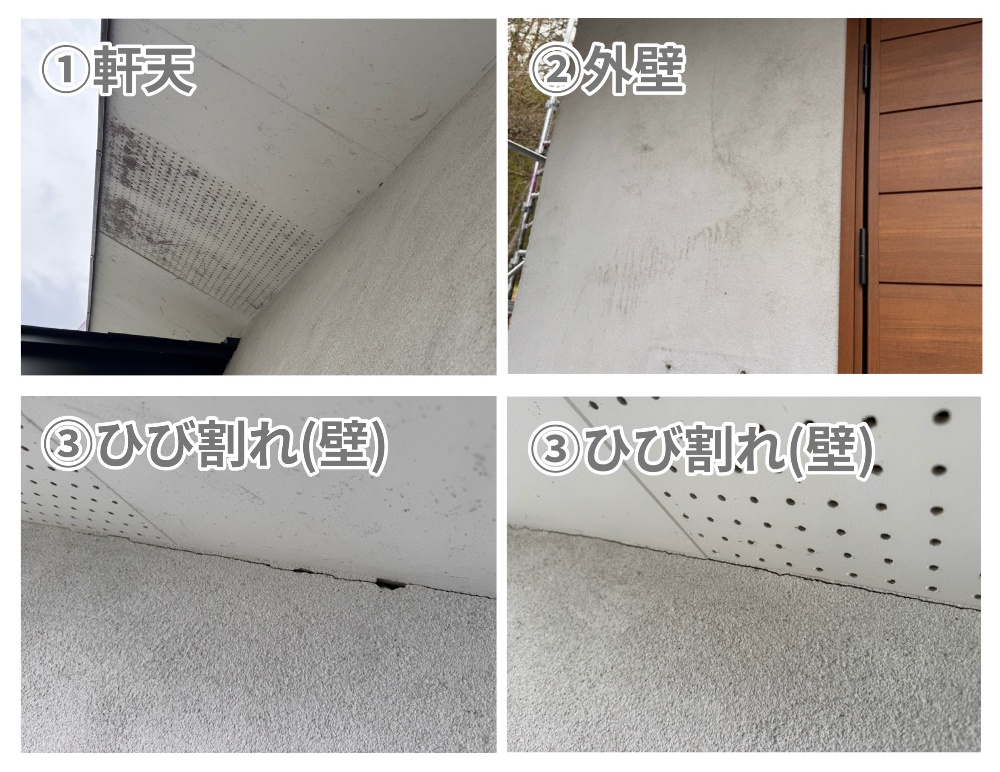

①軒天のカビ
軒天は経年的な汚れとカビが多く見受けられました。
  ケイカル板（ケイ酸カルシウム板）のカビの主な原因は、湿気の滞留（結露・雨漏り・換気不足）と塗膜の劣化です。
本来は耐水性・防カビ性を持つ建材ですが、湿った環境が続くと、表面の塗装が剥がれて吸水し、カビの温床になります。

②外壁のシミ
塗り壁のシミの多くは、高湿度によるカビが原因（黒・茶・緑色）です。
特に梅雨や冬の結露、換気不足が引き金となります。また、雨漏り・結露による水染みや、下地成分が浮き出る「アク」（特に木材下地）の可能性もあります。

③壁のひび割れ
塗り壁（モルタル・漆喰・珪藻土など）のひび割れは、主に乾燥・収縮、経年劣化、地盤の揺れ、が原因です。
特に0.3mm以下の微細な「ヘアクラック」は乾燥や劣化で発生しやすく、0.3mm以上のものは構造的な問題や地震が疑われます。

今回の建物で一番気になる点はカビとひび割れです。
比較的年数は浅いのですが経年に伴ってひび割れやカビが多く見受けられました。
ひび割れの補修はUカット工法を用いて行います。
Uカット工法とは
外壁やコンクリートのひび割れ（1mm幅以上）に沿って電動工具でU字型に溝を掘り、シーリング材を充填して防水・補修する手法です。
接着面積を広げ、弾力性のあるシーリング材を深く充填することで、地震や温度変化によるひび割れの再発を劇的に防ぐ（追従性を高める）効果的な工法です。
外壁や軒天の色も今回の工事で濃いめの色に変更します。

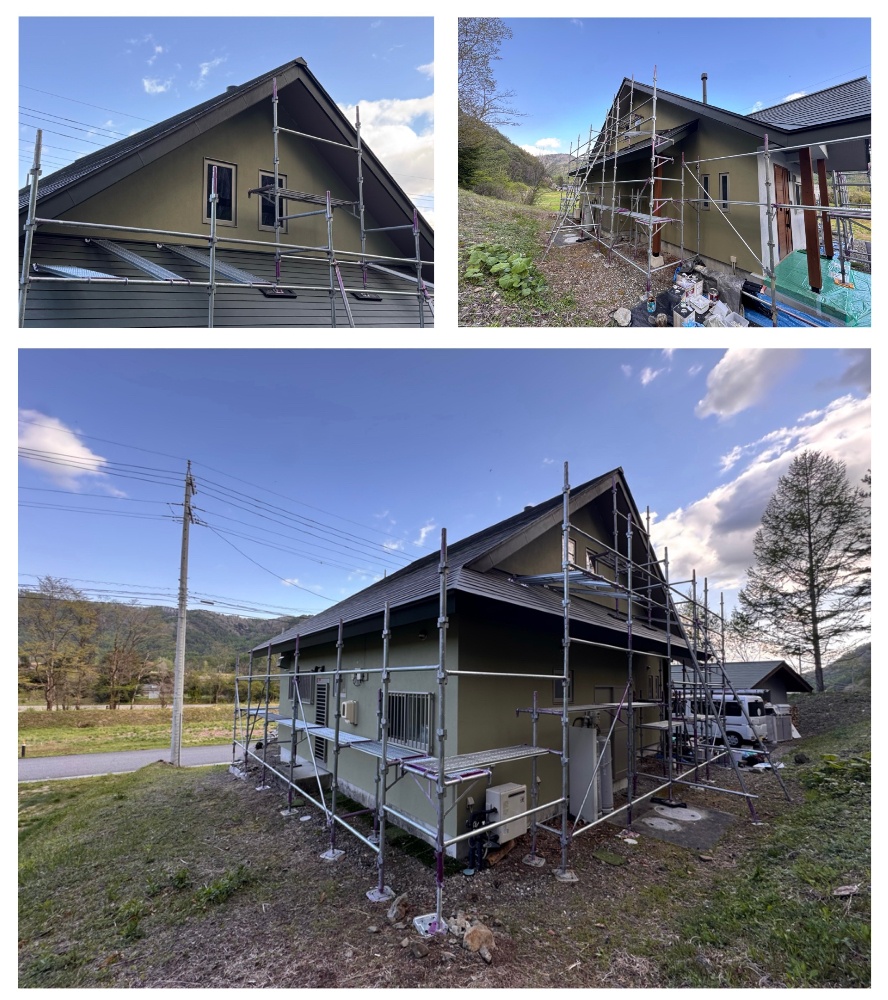

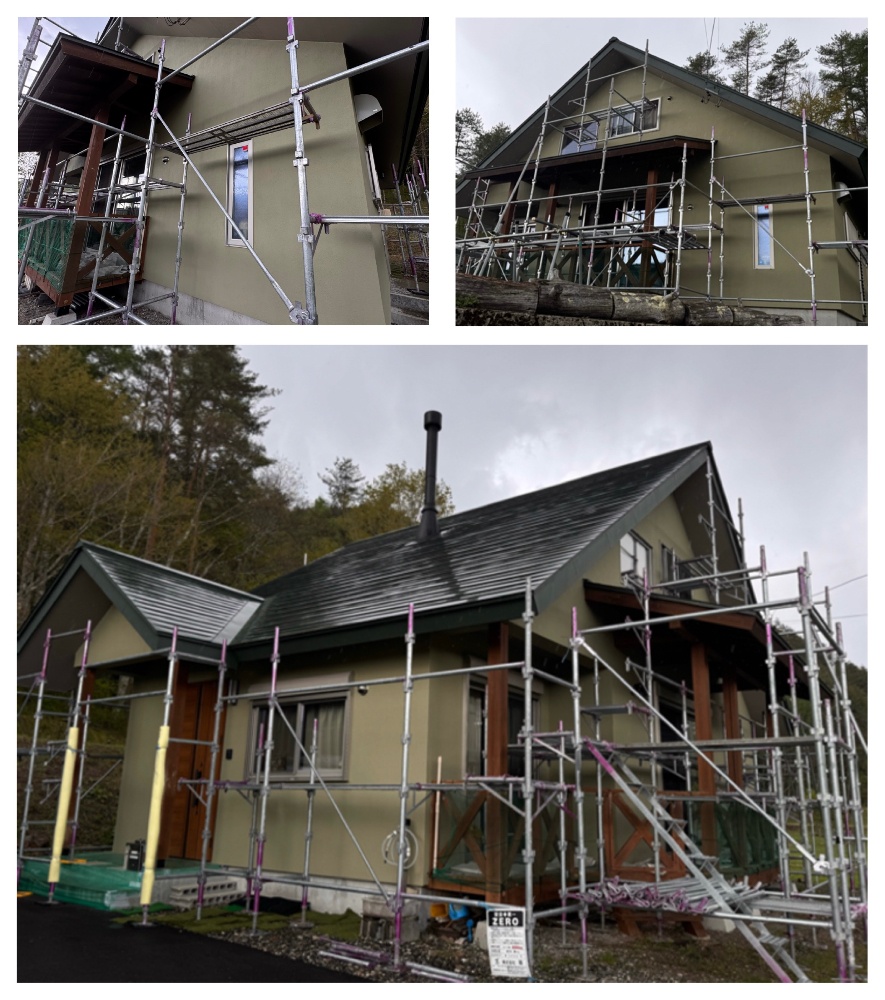

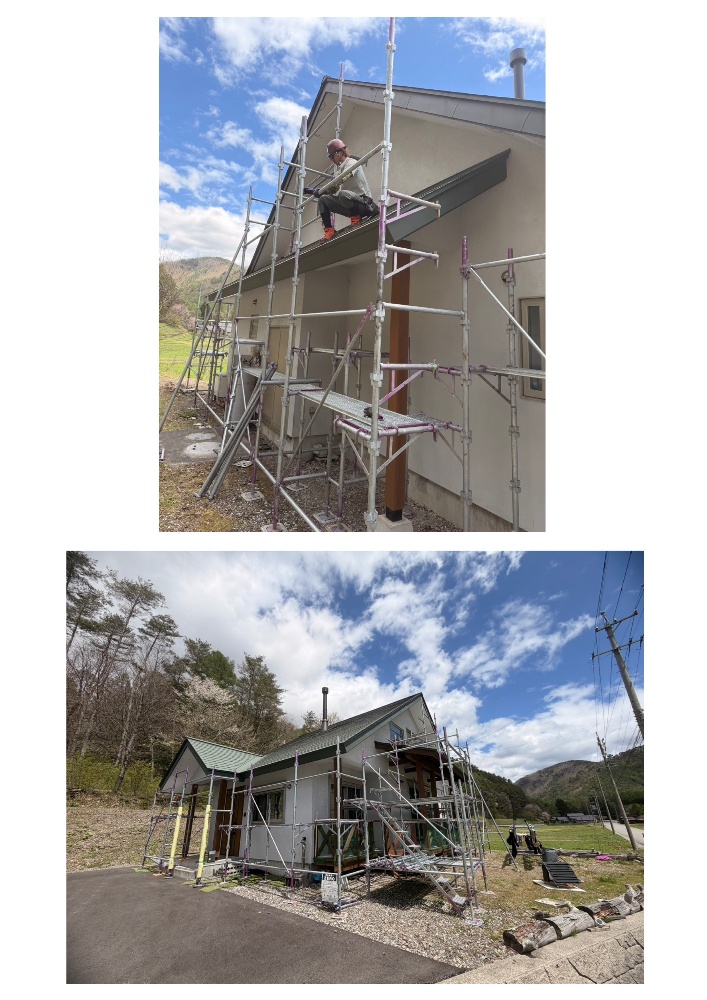

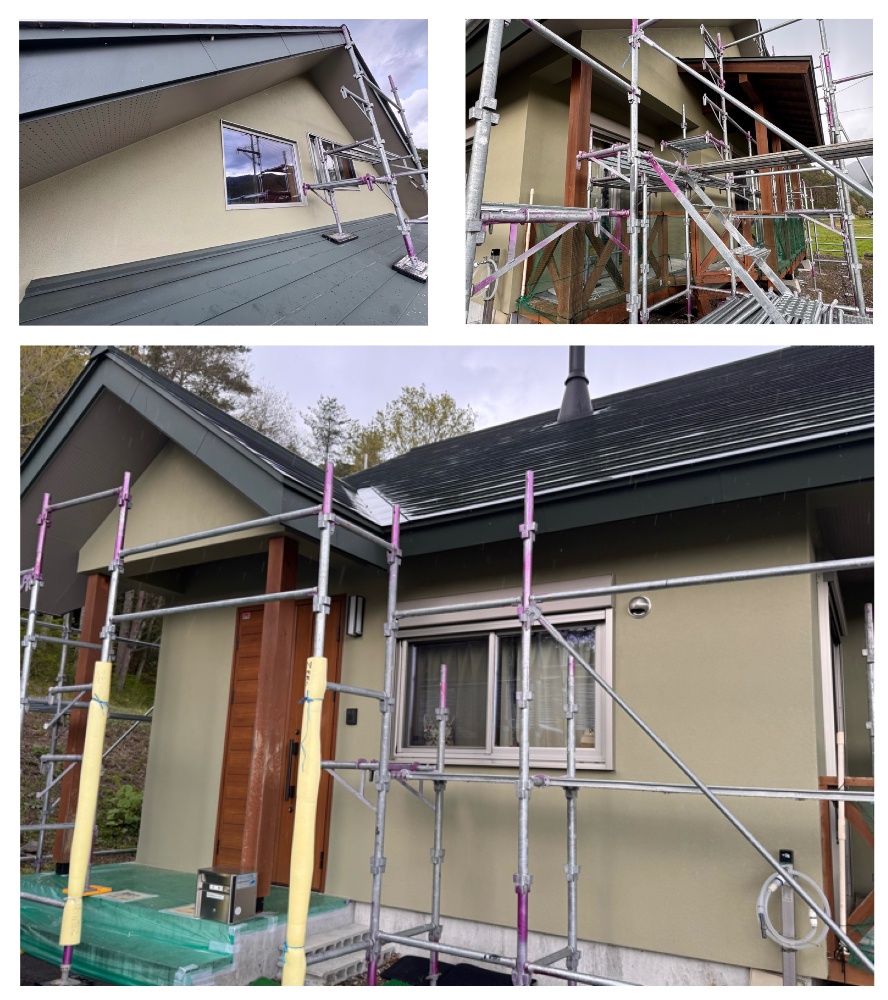

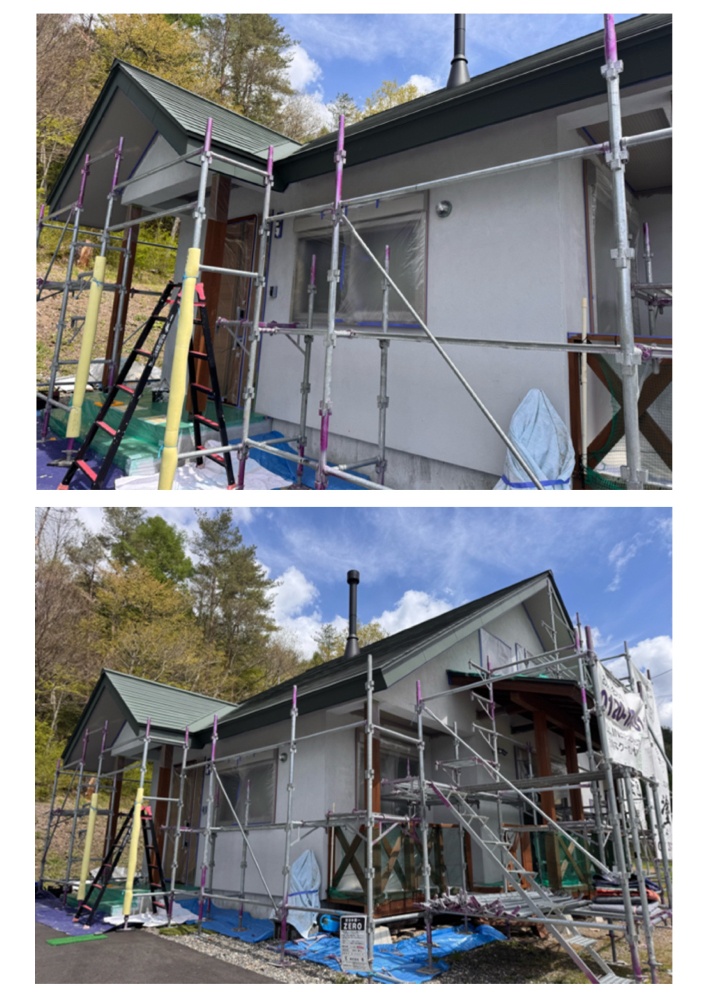

本日は足場仮設を行いました。
安全第一で、周りの物や植物に注意して行いました。

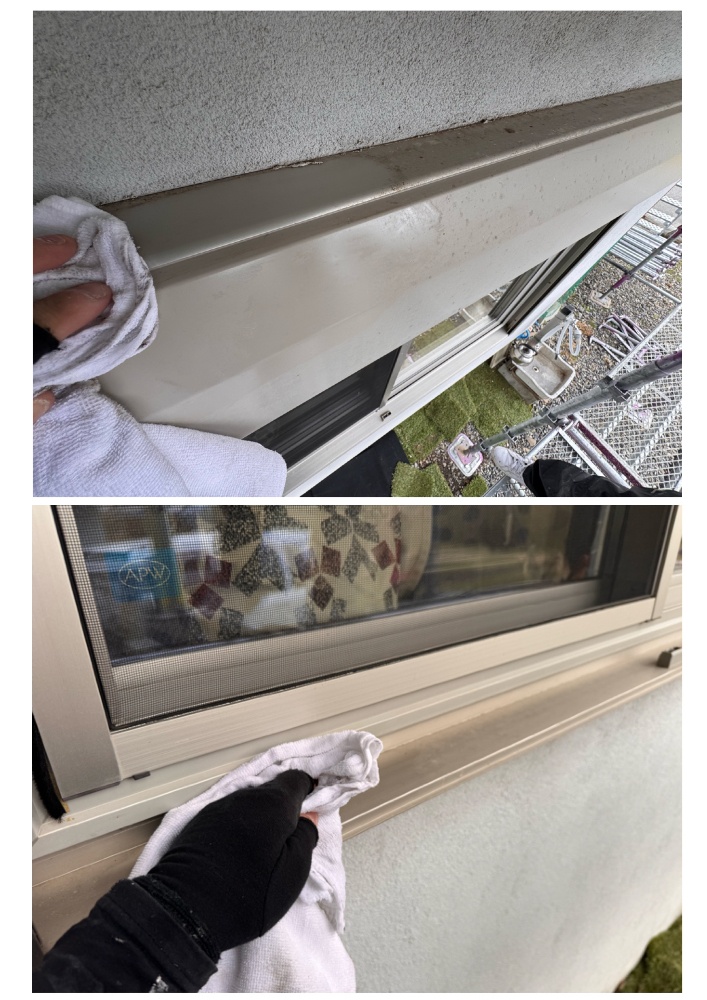

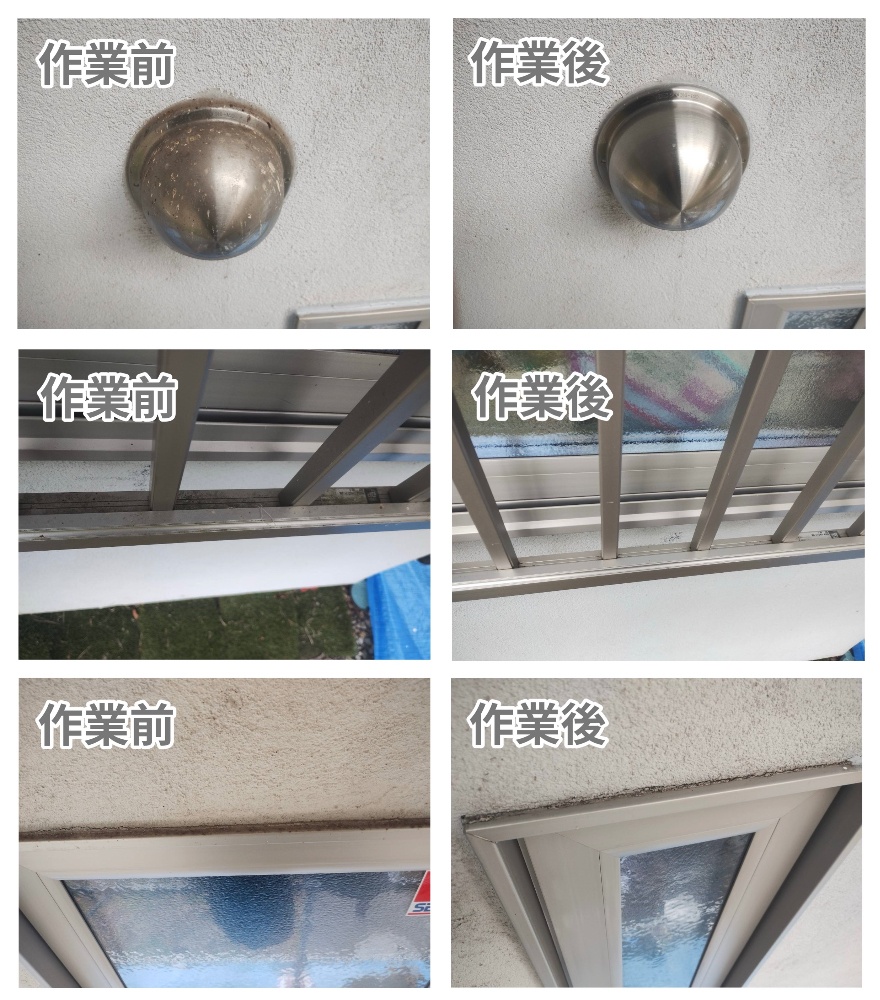

窓サッシか換気口などは全て手作業で拭き掃除を行いました。

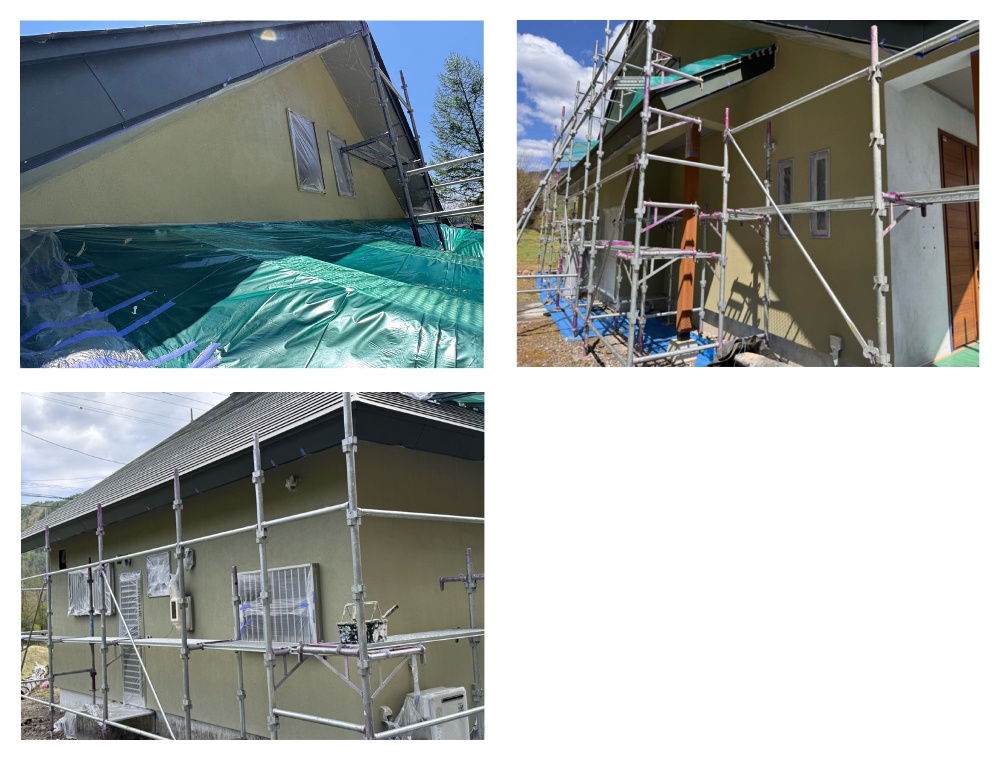

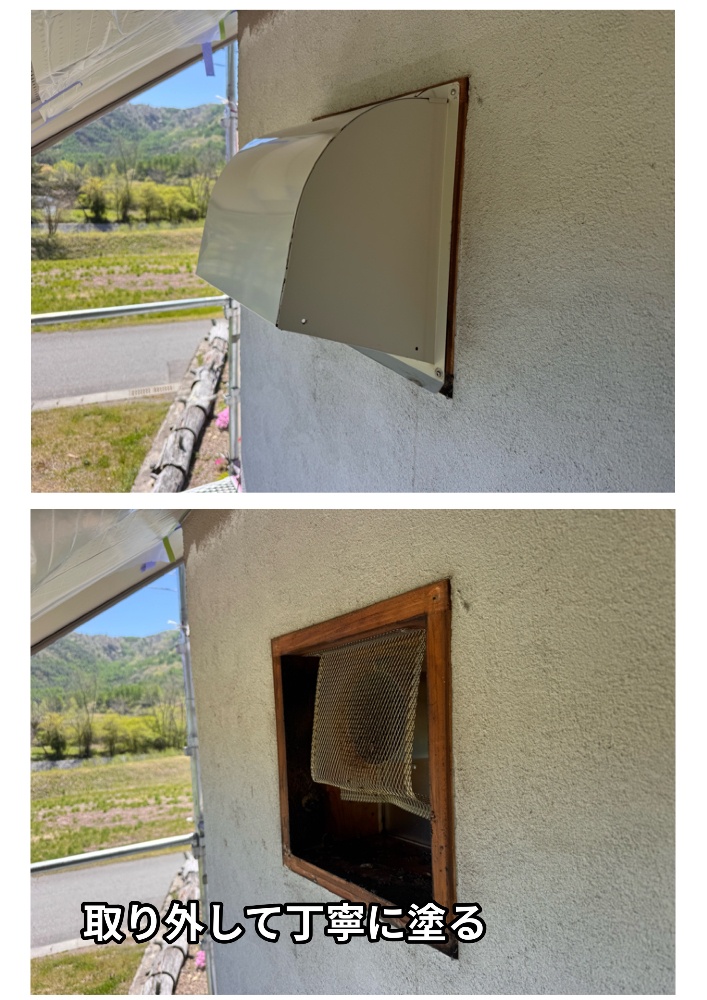

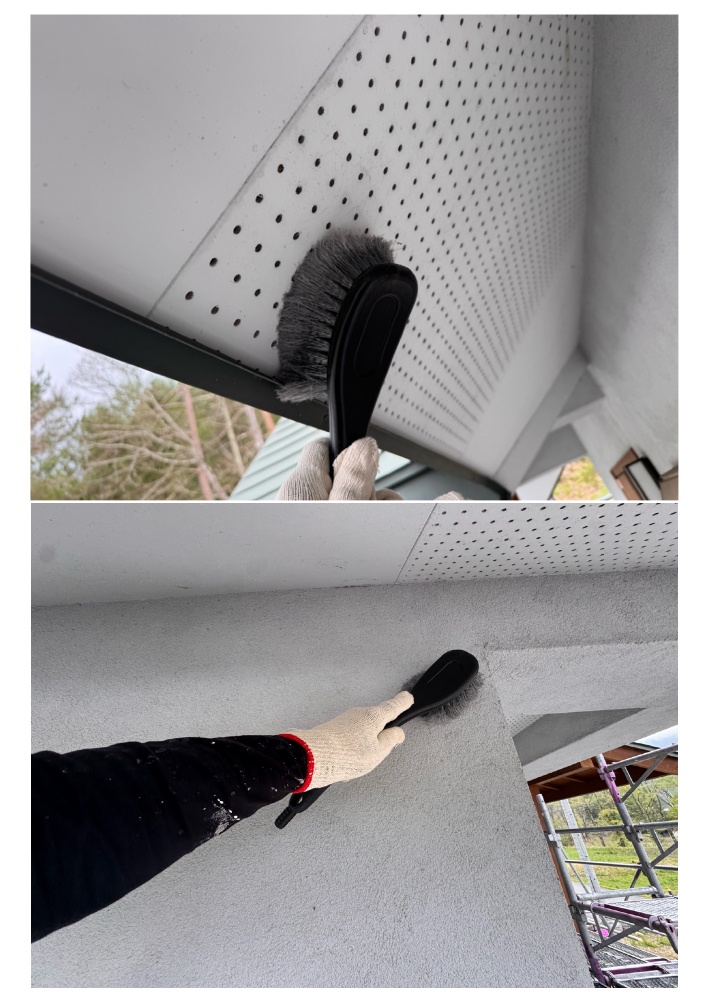

塗装をしない場所にも気を配って丁寧に取り込む作業を行います。

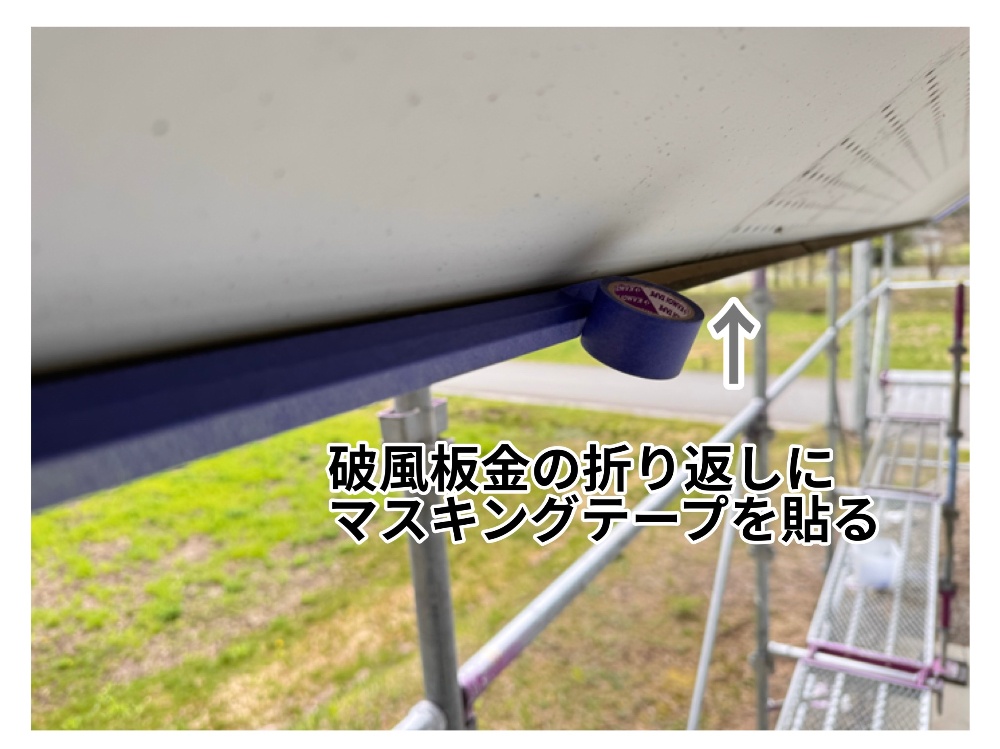

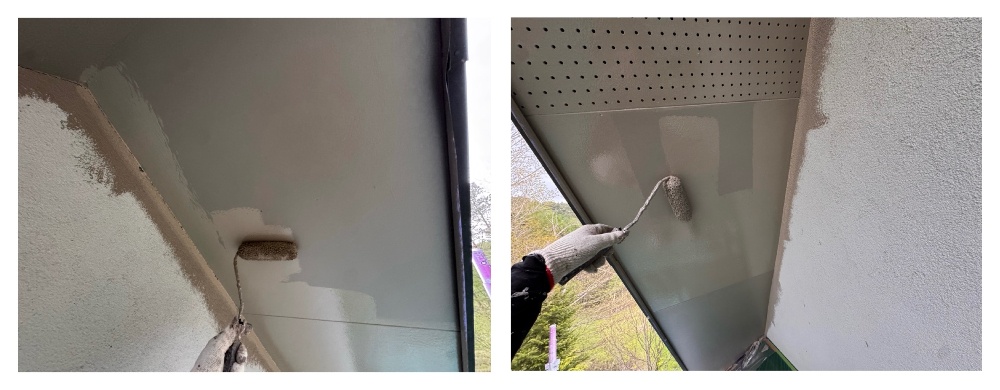

今回屋根関係は塗装をしないため破風の折り返し部分にはマスキングテープを貼って塗料が付かないように養生をして軒天を塗ります。

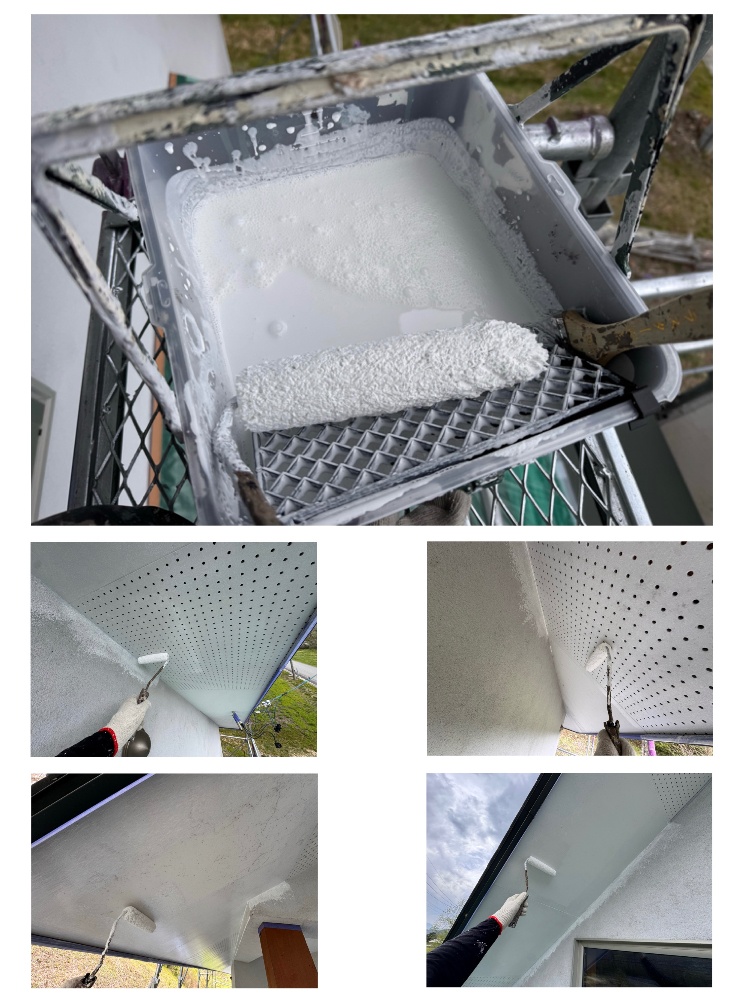

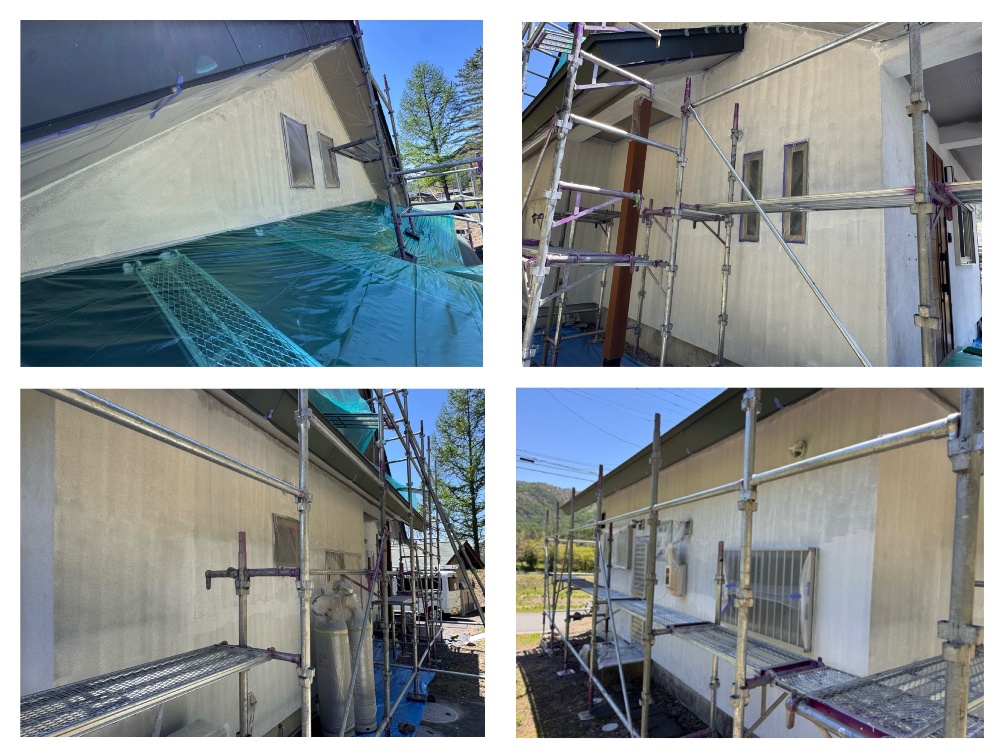

下塗りには水系カチオンシーラーを使用しました。
カチオンシーラーは抜群の密着性を発揮し、吸い込みを止める最適な下塗り材です。
素地と塗料を電気的に結合させ、特に水性塗料の付着力を大幅に向上させます。

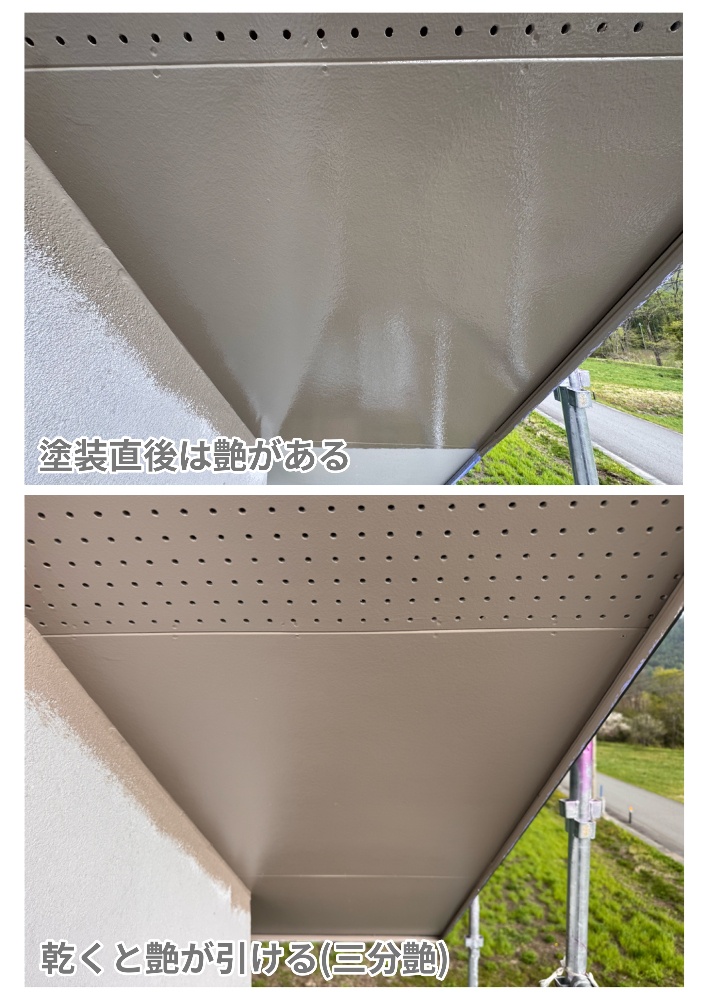

艶を落とした塗料でも塗った直後は艶があります。
乾燥と共に艶が引けてきて色も濃い目に落ち着いてきます。

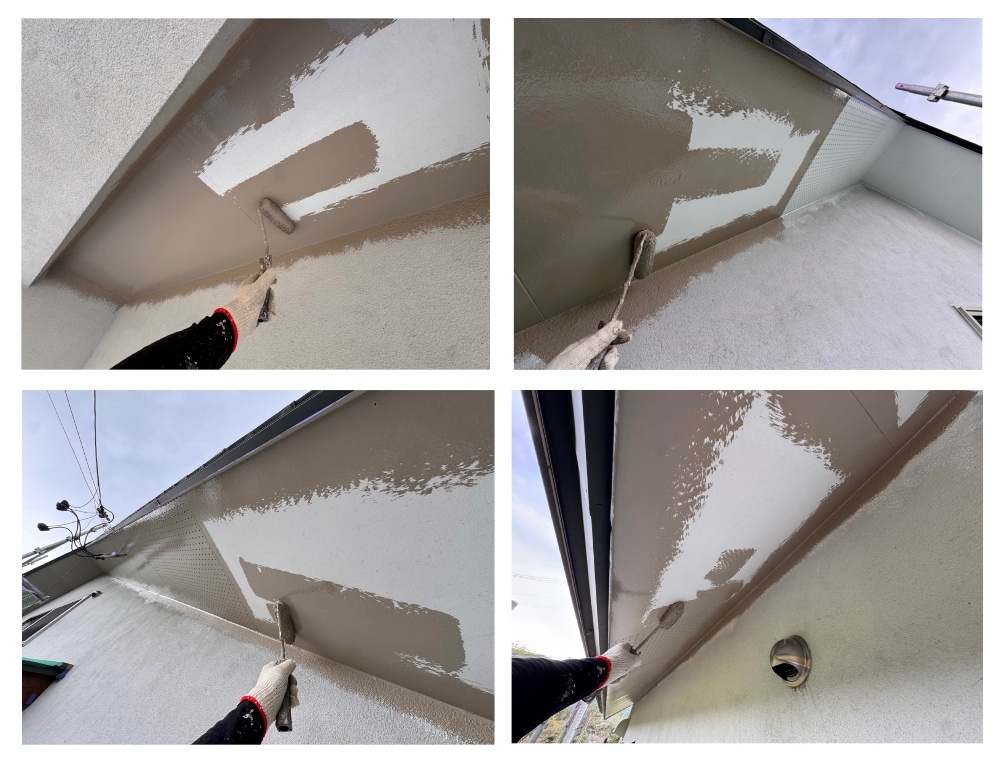

写真は中塗りが終わった状態です。
中塗りとは、仕上げ塗装一回目の工程です。
仕上げは2回に分けて塗装します。
下塗りと合わせたら3回塗ることになります。
今回仕上げで使用している塗料は
グラナダフレッシュと言う塗料になります。
砂壁や土壁のようなマットで凹凸のある質感を維持・復元する意匠性改修用塗材です。
シリコン樹脂と光安定剤（HALS）の配合により、12〜14年の高耐候性を持ち、優れた透湿性で塗膜の膨れを防ぎながら、セルフクリーニング機能で汚れも防ぎます。

上塗り工程は動画で確認いただけます。

北面と西面の壁が終わりました。
グラナダフレッシュの適切な膜厚は、砂壁状の風合いを活かすため、隠ぺい（下地隠し）しつつ塗りすぎない適正な膜厚（塗付量）管理が重要です。標準的な施工では、2回塗りで総付着量が0.5～1.0kg/㎡程度になるように設計し、既存の凹凸に均一な膜を形成します。

上塗りの工程は動画で確認が出来ます。

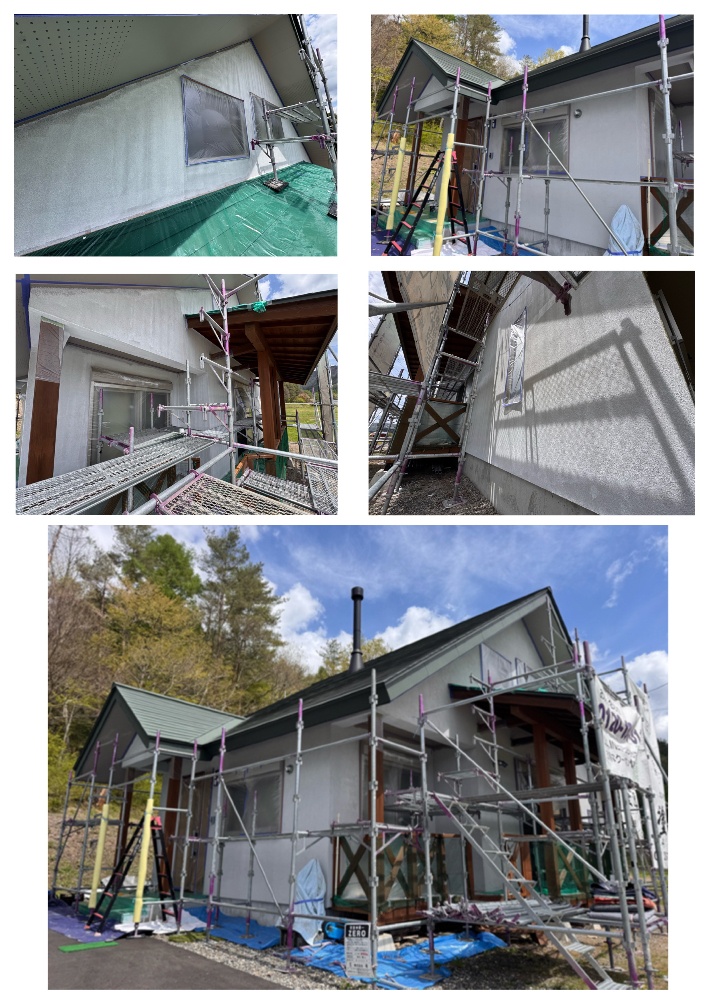

本日で外壁が全て終わりました。

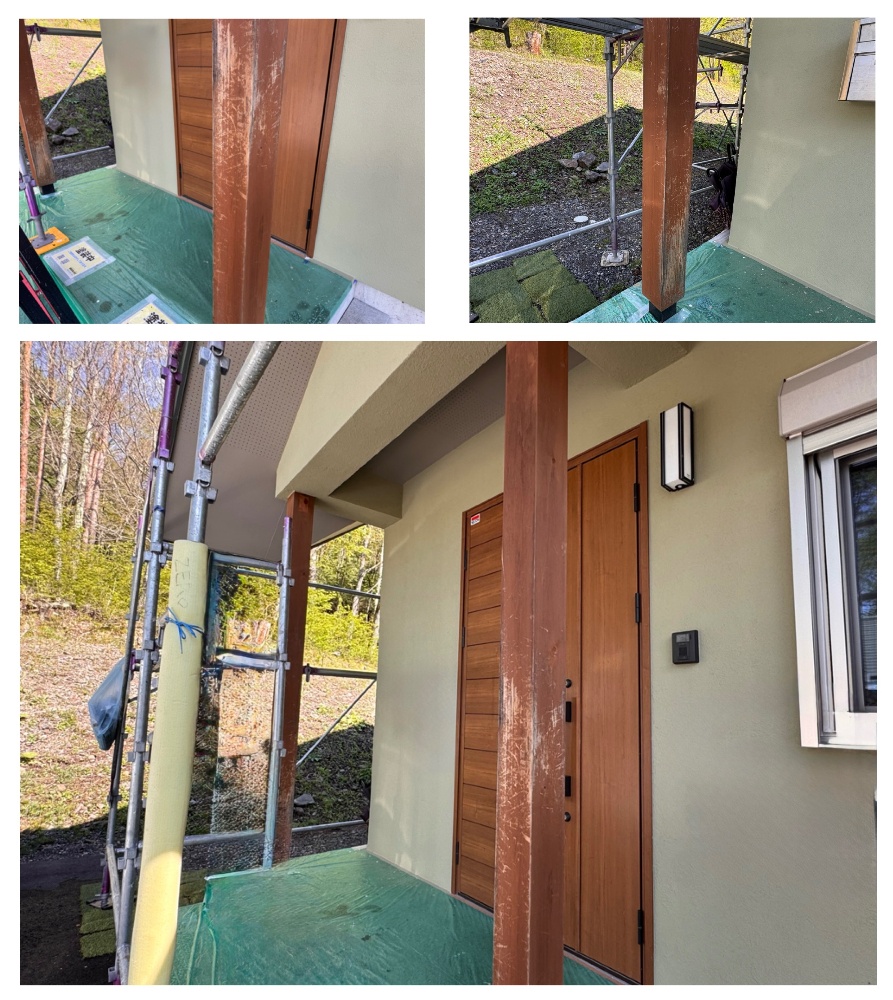

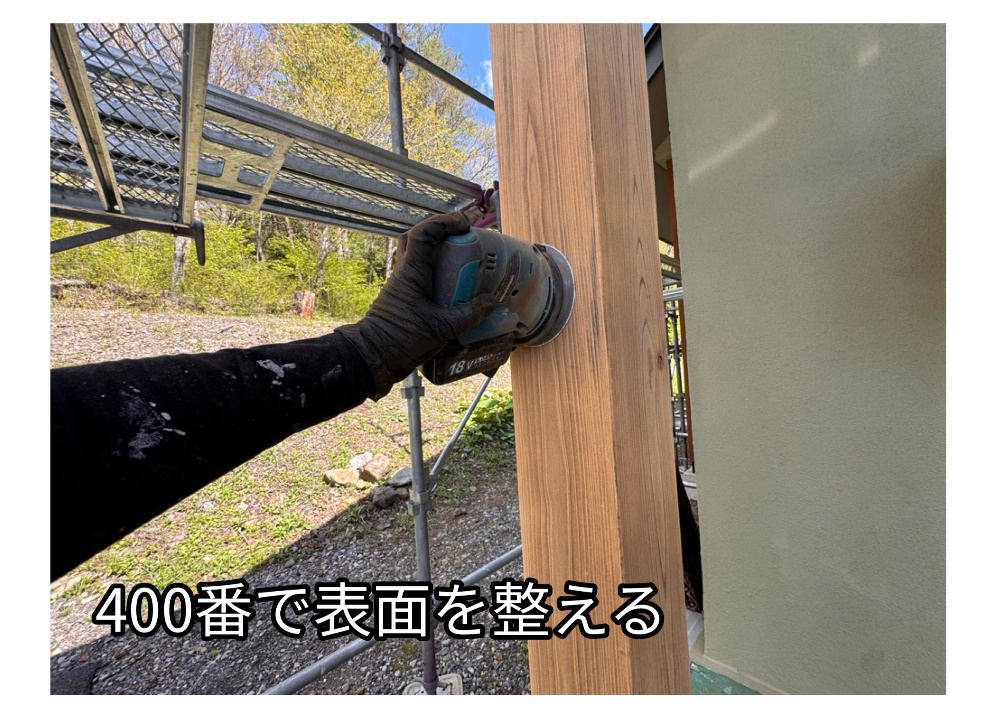

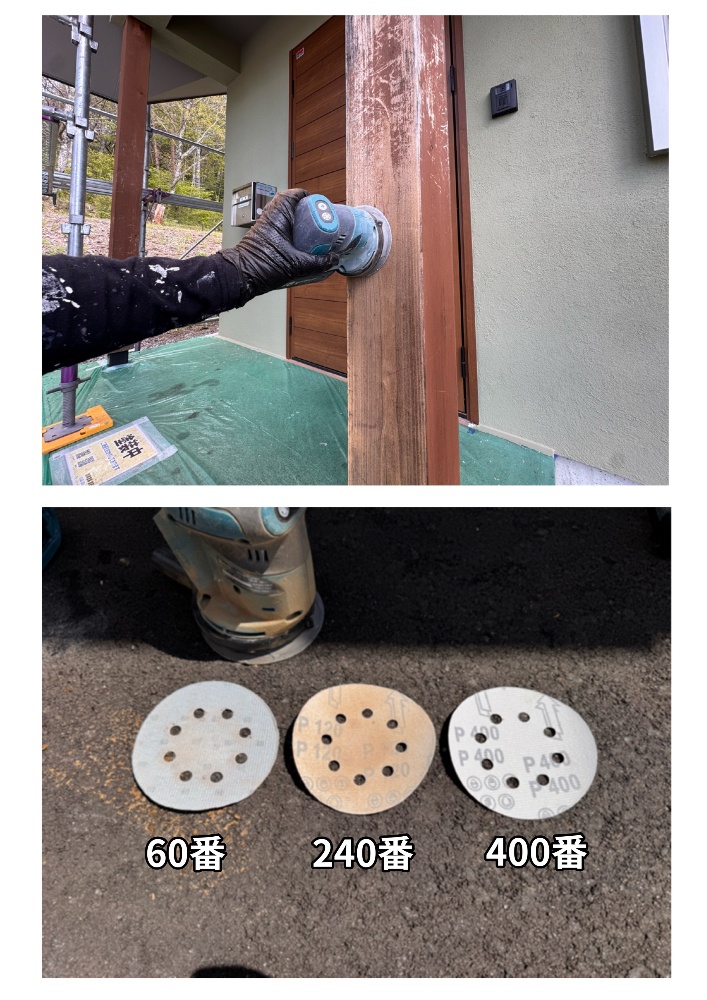

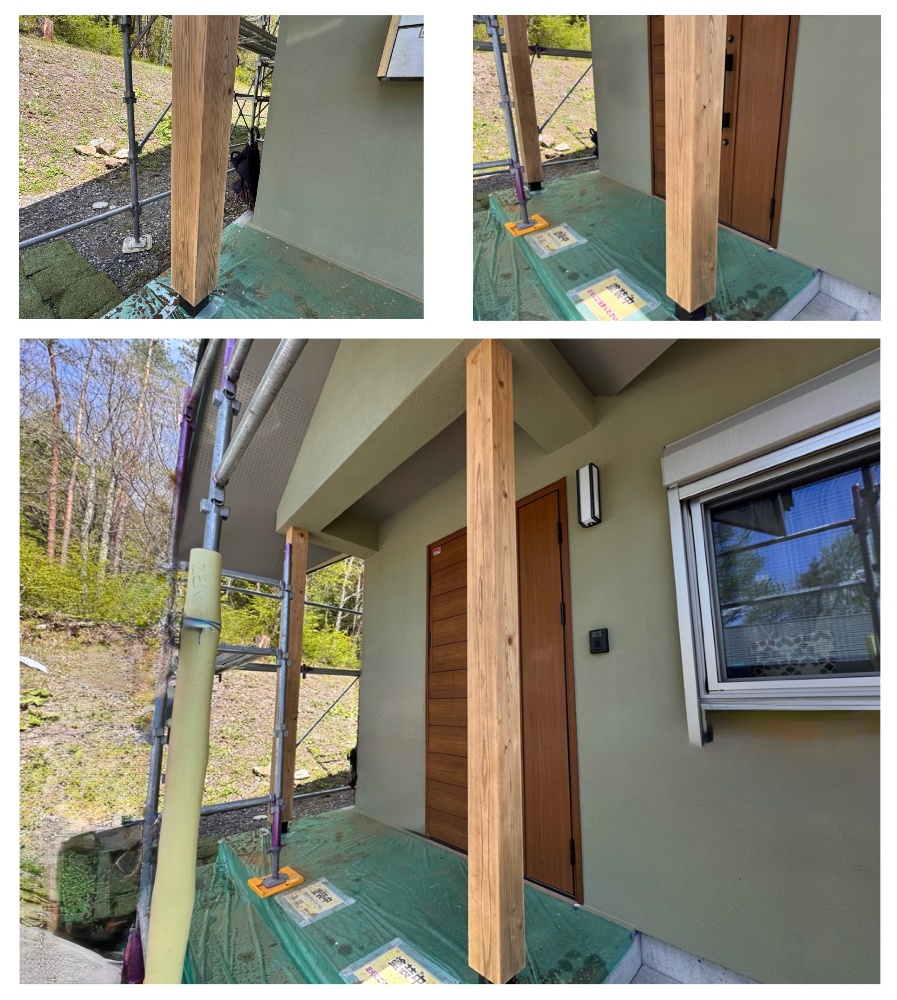

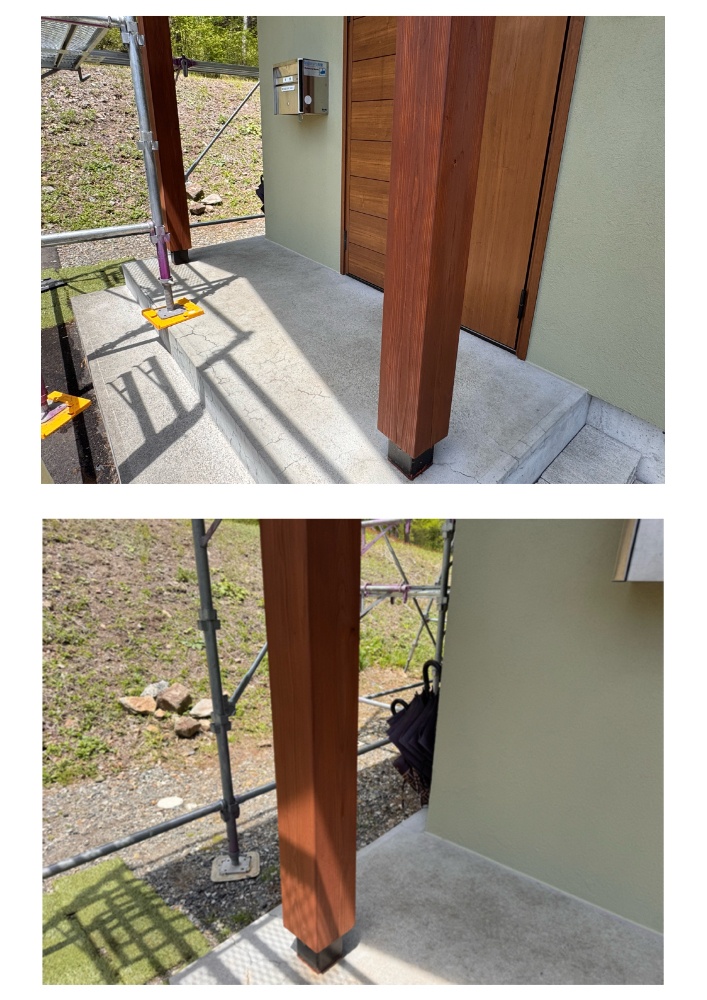

今回木目の風合いを活かすためにキシラデコールを使用して3回塗りました。
サービス塗装とは言え手を脱がすしっかり丁寧に行う事が塗匠のモットーです。

全ての塗装工事が完了しました。
